Résumé : Évaluer une charpente métallique consiste à contrôler son état de conservation, sa capacité portante et sa conformité aux Eurocodes. L’expertise combine inspection visuelle, mesures d’épaisseur et calculs de vérification. Elle produit une note de calcul indiquant les marges disponibles et les renforcements éventuels avant tout projet de surcharge ou de réhabilitation.
Une corrosion concentrée en pied de poteau peut suffire à compromettre la stabilité d’un bâtiment entier, souvent sans signe visible avant le sinistre. Anticiper ces faiblesses passe par un diagnostic de la charpente métallique mené par un ingénieur structure. Nos équipes interviennent pour diagnostiquer la structure d’un bâtiment existant, mesurer les sections réelles et vérifier chaque élément avant qu’un désordre ne devienne irréversible.
L’acier vieillit, se fatigue et se déforme silencieusement. Selon l’AFNOR, l’Eurocode 3 encadre la conception et le calcul des structures en acier, et sert aujourd’hui de référence pour recalculer une ossature existante. Que vous prépariez une installation photovoltaïque, une extension ou une simple vérification périodique, connaître la capacité réelle de votre structure conditionne la sécurité des personnes et la pérennité de votre exploitation.
Qu’est-ce qu’un diagnostic de la charpente métallique ?
Le diagnostic structurel charpente métallique est une expertise technique réalisée pour évaluer l’état de conservation, la stabilité et la capacité portante d’une ossature en acier existante. Il ne s’agit pas de concevoir une structure neuve, mais d’analyser une structure en place dont on cherche à connaître les marges réelles.
Cette démarche répond à quatre objectifs concrets. Identifier les pathologies de l’acier (corrosion, déformations, fissures de soudures). Vérifier la conformité aux normes de résistance et de stabilité. Calculer la portance résiduelle disponible pour de nouvelles charges. Enfin, préconiser des renforcements chiffrés lorsque c’est nécessaire. Le livrable central reste une note de calcul exploitable par l’architecte, le bureau de contrôle ou l’installateur.
À la différence d’une expertise judiciaire ordonnée par un tribunal, cette évaluation relève d’une démarche volontaire ou réglementaire. Elle s’appuie sur nos études de charpente métallique pour transformer un constat de terrain en données de dimensionnement fiables.
Quand faire vérifier votre ossature en acier ?
Plusieurs situations déclenchent le besoin d’une expertise de structure métallique. La plus fréquente en France concerne l’ajout de panneaux solaires, qui modifie durablement les charges appliquées à la toiture.
- Avant une installation photovoltaïque : les panneaux ajoutent une surcharge permanente que les pannes ne peuvent pas toujours reprendre.
- Changement d’usage : extension, surélévation, création de mezzanine ou pose d’un pont roulant.
- Après un sinistre : incendie, tempête, choc d’engin ou inondation, même sans dommage apparent.
- Exigence des assureurs : la couverture décennale impose souvent une étude préalable.
- Transaction immobilière : anticiper les coûts de remise en état lors d’une acquisition industrielle.
Dans chacun de ces cas, la question est la même : la structure supporte-t-elle les charges futures avec une marge suffisante ? Seul un calcul de vérification permet d’y répondre sans approximation.
Les pathologies courantes des structures acier

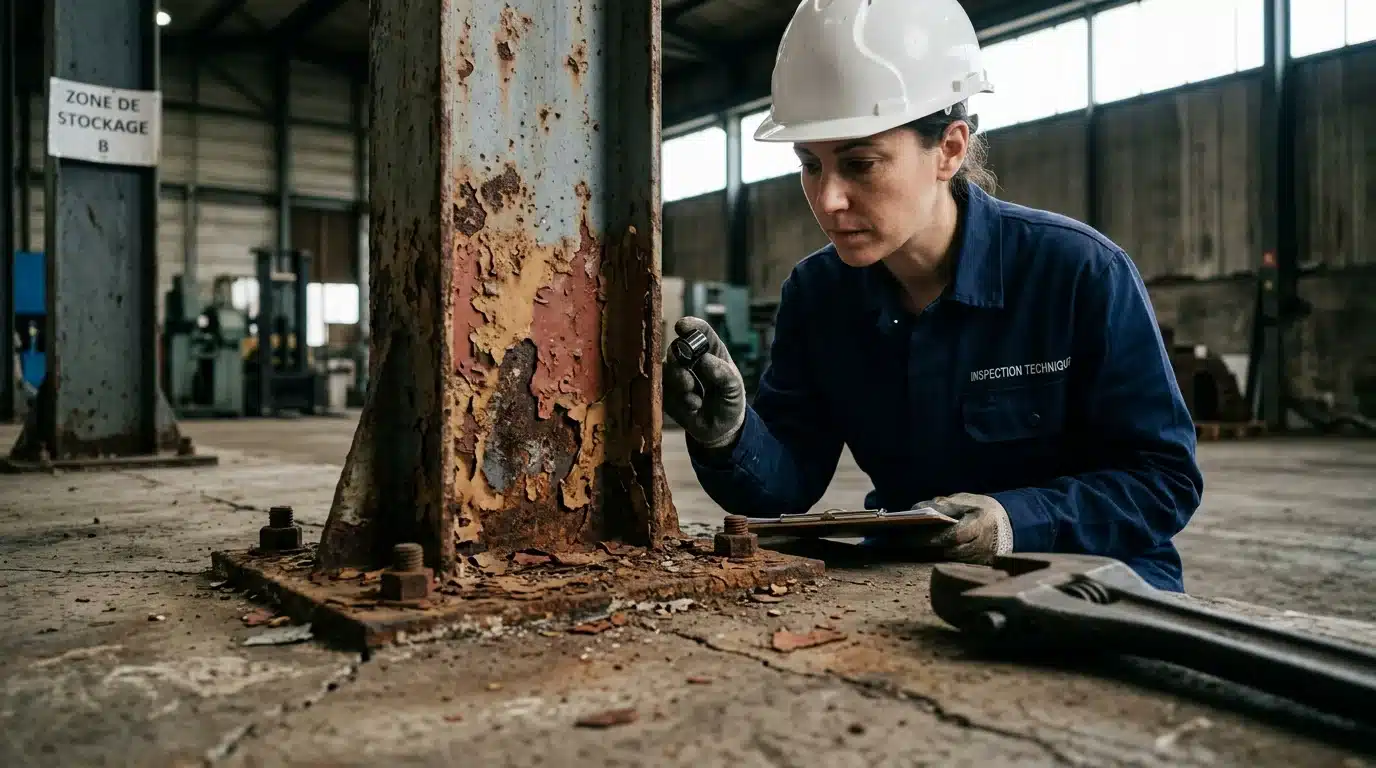

La corrosion reste l’ennemi numéro un de l’acier. Elle se manifeste par de la rouille sur les profilés, des cloques sous la peinture ou des zones amincies. En pied de poteau, elle est particulièrement redoutable : remontées capillaires, stagnation d’eau et chocs d’engins y concentrent l’humidité et provoquent une perte de section progressive.
Les déformations constituent le deuxième groupe d’alertes. Une panne fléchie, une poutre inclinée latéralement ou un poteau voilé traduisent une surcharge, un défaut d’ancrage ou un vieillissement des matériaux. Viennent ensuite les défauts d’assemblages : boulons desserrés ou manquants, soudures fissurées. Enfin, le sous-dimensionnement guette les bâtiments anciens, calculés selon des règles antérieures aux Eurocodes.
Certaines fissures apparaissent au niveau des soudures ou des interfaces acier-béton et restent invisibles sans contrôle spécifique. C’est pourquoi une inspection visuelle rigoureuse doit systématiquement précéder les investigations approfondies.
La méthode : de l’inspection aux calculs Eurocode 3
Comment passe-t-on d’un simple constat visuel à une conclusion fiable ? Par un protocole normalisé en plusieurs étapes qui structure toute expertise structurelle métallique sérieuse.
L’analyse commence par les documents disponibles : plans d’origine, notes de calcul, historique des modifications. Vient ensuite le relevé de terrain, avec identification des profilés (IPE, HEA, HEB, UPN) et localisation précise des désordres. Selon les besoins, des investigations complémentaires affinent le diagnostic : mesure ultrasonore des épaisseurs résiduelles, prélèvement d’acier pour essais de laboratoire, ou contrôles non destructifs comme la magnétoscopie et le ressuage sur les soudures.
La modélisation numérique clôt la démarche. Selon ce guide des Eurocodes, l’Eurocode 3 a remplacé les anciennes règles CM 66 et traite du dimensionnement, du flambement, du déversement et de la durabilité face à la corrosion. La descente de charges complète alimente les vérifications aux états limites ultimes (résistance, stabilité) et de service (flèche admissible). Le résultat s’exprime en taux de travail : un ratio inférieur à 100 % signifie que l’élément est conforme, au-delà un renforcement s’impose.

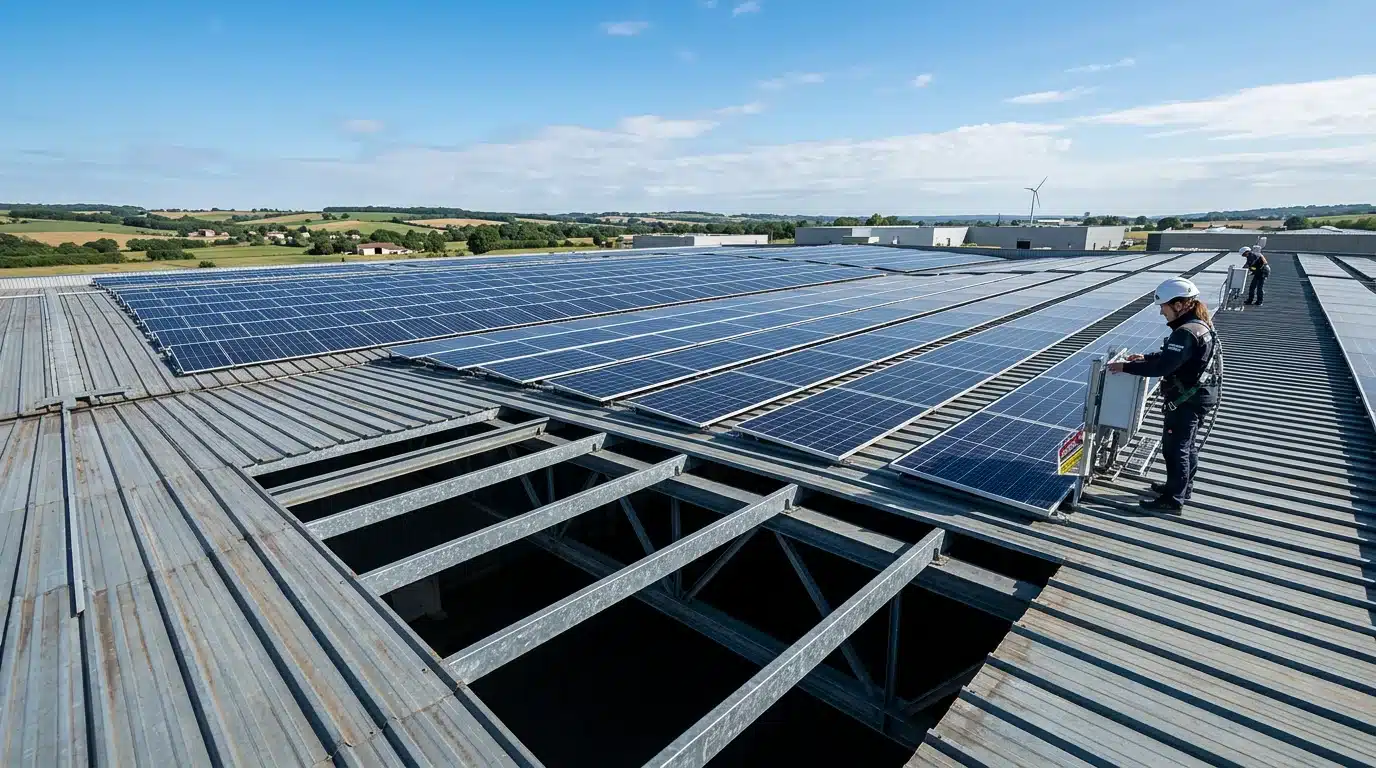

Diagnostic avant photovoltaïque : le point faible des pannes
Les grandes toitures de hangars et d’entrepôts attirent les projets solaires. Mais ces charpentes, souvent dimensionnées au plus juste, n’ont pas toujours la réserve nécessaire. Les pannes constituent le maillon critique : conçues pour supporter la seule couverture en bacs acier, elles reprennent mal une surcharge supplémentaire cumulée aux charges climatiques de neige et de vent.
Le retour de terrain est parlant. Dans les bâtiments construits entre 1970 et 1990, l’ajout de quelques dizaines de kilos par mètre carré peut suffire à dépasser la résistance admissible d’une panne. La vérification préalable détermine si l’installation est possible en l’état, ou si un doublage de pannes, une solution simple et peu coûteuse, est requis. Un diagnostic sérieux évite ainsi de découvrir le problème une fois les panneaux commandés.
Renforcement et conformité : les solutions possibles
Un diagnostic ne se contente pas de constater : il oriente l’action. Lorsque le taux de travail dépasse 100 %, que la flèche est excessive ou que la corrosion a réduit une section de plus de 10 %, plusieurs pistes de renforcement existent.
| Signe d’insuffisance | Solution de renforcement |
|---|---|
| Pannes en flexion excessive | Doublage de pannes pour réduire les portées |
| Éléments sous-dimensionnés | Ajout de profilés (UPN, IPE) sous les éléments existants |
| Assemblages dégradés | Reprise des boulons HR et des soudures |
| Contreventement absent | Ajout de croix de Saint-André |
| Corrosion active | Sablage puis métallisation ou peinture anticorrosion |
La conformité ne s’arrête pas au calcul. En France, l’exécution des structures métalliques relève des normes NF EN 1090-1 et 1090-2, qui fixent des classes d’exécution EXC1 à EXC4 selon la criticité de l’ouvrage. Comme le rappelle le référentiel professionnel, le règlement européen n° 305/2011 impose au fabricant une déclaration de performance pour les produits de construction métallique. Un renforcement bien conçu doit donc respecter à la fois le dimensionnement et les règles de fabrication.
Ce qu’il faut retenir avant de lancer votre expertise
Réaliser un diagnostic de la charpente métallique n’est pas une formalité, mais une décision de sécurité et d’investissement. La corrosion en pied de poteau, les pannes sous-dimensionnées et les assemblages fatigués sont autant de risques que seule une vérification chiffrée permet d’objectiver. Avant tout projet de surcharge, de réhabilitation ou d’installation solaire, exigez une note de calcul indiquant le taux de travail de chaque élément et les marges réellement disponibles. Ce document vous protège juridiquement, rassure vos assureurs et conditionne la faisabilité technique de vos travaux sur le marché français.

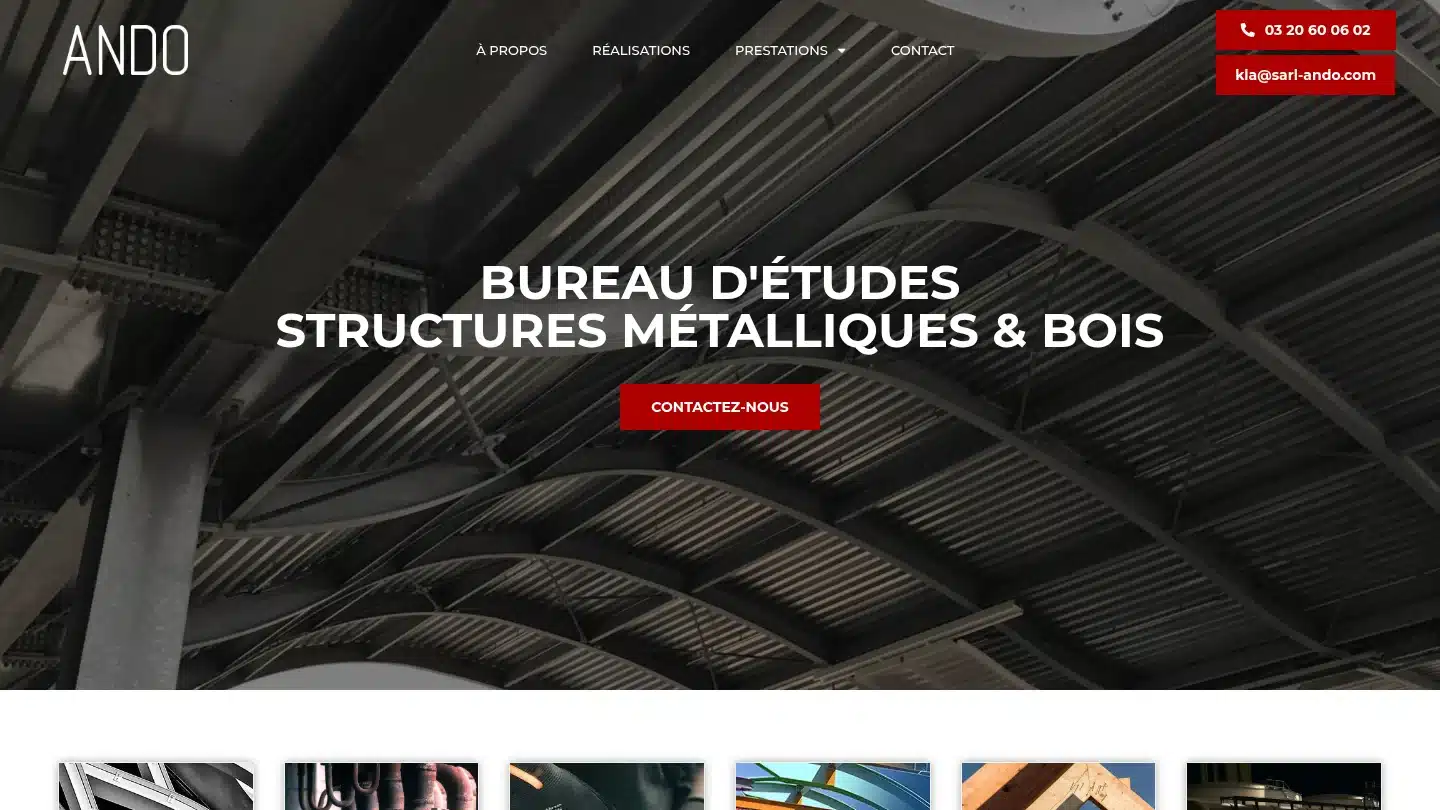

Passez à l’action avec Ando
Votre bâtiment doit accueillir de nouvelles charges ou présente des signes de fatigue ? Avant d’engager des travaux, vous avez besoin d’une analyse structurelle fiable, calculée selon les Eurocodes et exploitable par vos partenaires. C’est précisément le rôle d’un bureau d’études outillé pour le calcul, la modélisation 3D et la production de plans conformes.
Chez Ando, nous traitons toutes les demandes de prix dans l’heure et intégrons vos urgences dans nos plannings. De la note de calcul aux plans d’exécution et de fabrication, découvrez comment notre bureau d’études charpente métallique sécurise vos projets acier avec des dimensionnements conformes aux normes en vigueur.
Questions fréquentes
Un diagnostic de charpente métallique est-il obligatoire ?
Il n’est pas systématiquement imposé par la loi, mais devient de fait obligatoire dans plusieurs cas. Les assureurs l’exigent souvent pour la garantie décennale, et il est fortement recommandé avant toute installation photovoltaïque ou changement d’usage.
Combien de temps dure une charpente en acier ?
Une charpente métallique bien entretenue peut dépasser cinquante ans, voire davantage. Sa durabilité dépend surtout de la protection anticorrosion, comme la galvanisation ou la métallisation, et de son entretien régulier.
Qu’est-ce que le taux de travail d’un élément ?
Le taux de travail exprime le rapport entre la sollicitation réelle subie par un élément et sa résistance. Un taux inférieur à 100 % indique un élément conforme, tandis qu’un dépassement signale la nécessité d’un renforcement.
Peut-on installer des panneaux solaires sur toute charpente ?
Non, chaque toiture doit faire l’objet d’une vérification de portance préalable. Les pannes des bâtiments anciens sont souvent dimensionnées au plus juste et ne reprennent pas toujours la surcharge des panneaux ajoutée aux charges climatiques.
Que contient le rapport remis à l’issue de l’étude ?
Nos études de charpente métallique livrent une description de l’ouvrage, les résultats des investigations, les hypothèses de charges et les notes de calcul selon les Eurocodes. Le rapport conclut sur la faisabilité et propose, si besoin, des renforcements chiffrés.
